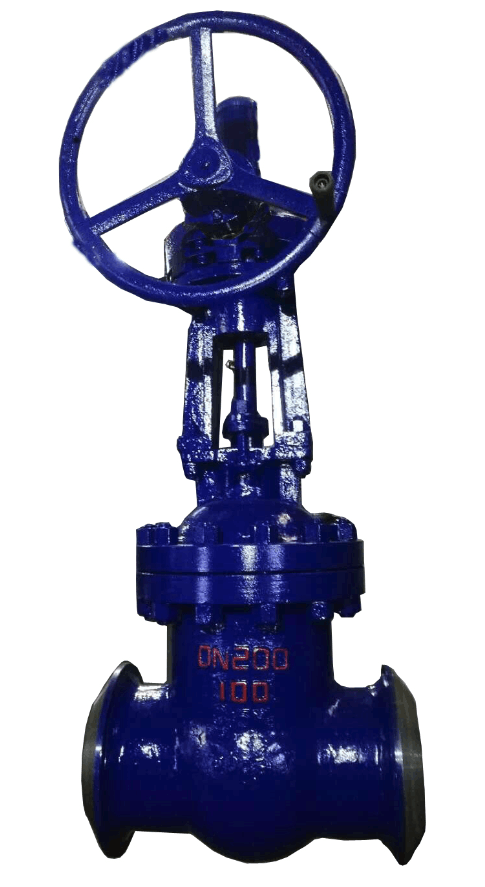

伞齿轮焊接闸阀简单介绍
发布时间:2018-4-10  文章来源:本站原创  网络编辑:admin(管理员)  浏览次数:660

      伞齿轮闸阀特别适用于天然气,石油,化工,电力、环保等水、汽管线上,用作启闭作用。伞齿轮闸阀通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。 该阀门流体阻力小, 密封面受介质的忡刷和侵蚀小。开闭较省力。

      结构简单, 长度短,制造工艺性好,适用范围广。

      压力:PN100 温度:常温
      介质:气体

    设计制造:对焊连接铸钢闸阀按照API600(ISO 10434)

      结构长度:ASME B16.10

      检验和试验:API 598, API 600 or API 6D

      对焊端:ASME B16.25

一、伞齿轮平板阀门阀工作原理

  1、阀体承载能力高,通道为直通式,全开时,流阻很小。伞齿轮平板阀门阀杆

处密封采用复合填料,多重密封,使得密封可靠,摩擦力小。

  2、关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向,形成较大的密封比压,同时,将闸板压向出口端密封座上,形成双重密封。

  3、伞齿轮平板阀门采用浮动阀座,双向启闭,密封可靠,启闭灵活。

  4、闸板均有导向条给予精密导向,同时密封面均喷焊硬质合金,耐冲蚀。

  5、开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,至极限位置时,导流孔与通道孔相重合,此时全开。

  6、由于采用双重密封,所以伞齿轮平板阀门可在不影响管道工作的情况下更换易损件。

二、结构简述:

      1、支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。

      2、阀门关闭主要通过阀盖上的齿轮机构,借阀体内导向作升降运动。

      3、阀座密封面采用钴基硬质合金堆焊而成,耐磨、抗擦伤性能好。

      4、阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。

      5、压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。
三、安装说明:

      1、阀门安装时必须垂直安装在水平管道上。

      2、管道冲洗干净后,开始安装阀门。

      3、使用时,应全开或全关,不能作调节阀使用。
